渦街流量計選型全解析：從原理到應用的九大關鍵步驟

一、明確測量需求

1. 介質類型

   • 液體、氣體或蒸汽（飽和/過熱）。

   • 介質特性：腐蝕性、粘度、清潔度（含雜質需加過濾器）。

   • 注意：高粘度流體（如重油）可能不適用渦街流量計。

2. 工況參數

   • 溫度范圍：選擇傳感器和電子元件耐受的溫度（如-40℃~400℃）。

   • 壓力范圍：確保流量計耐壓等級≥管道最大工作壓力。

   • 流量范圍：確定最小和最大流量，避免量程過大導致低流速精度差。

3. 管徑（DN）

   • 根據管道尺寸選擇匹配的流量計口徑，常用范圍DN15~DN300。

二、結構與材質選擇

1. 傳感器材質

   • 腐蝕性介質：選用316L不銹鋼、哈氏合金或襯氟材質。

   • 普通介質：304不銹鋼。

2. 連接方式

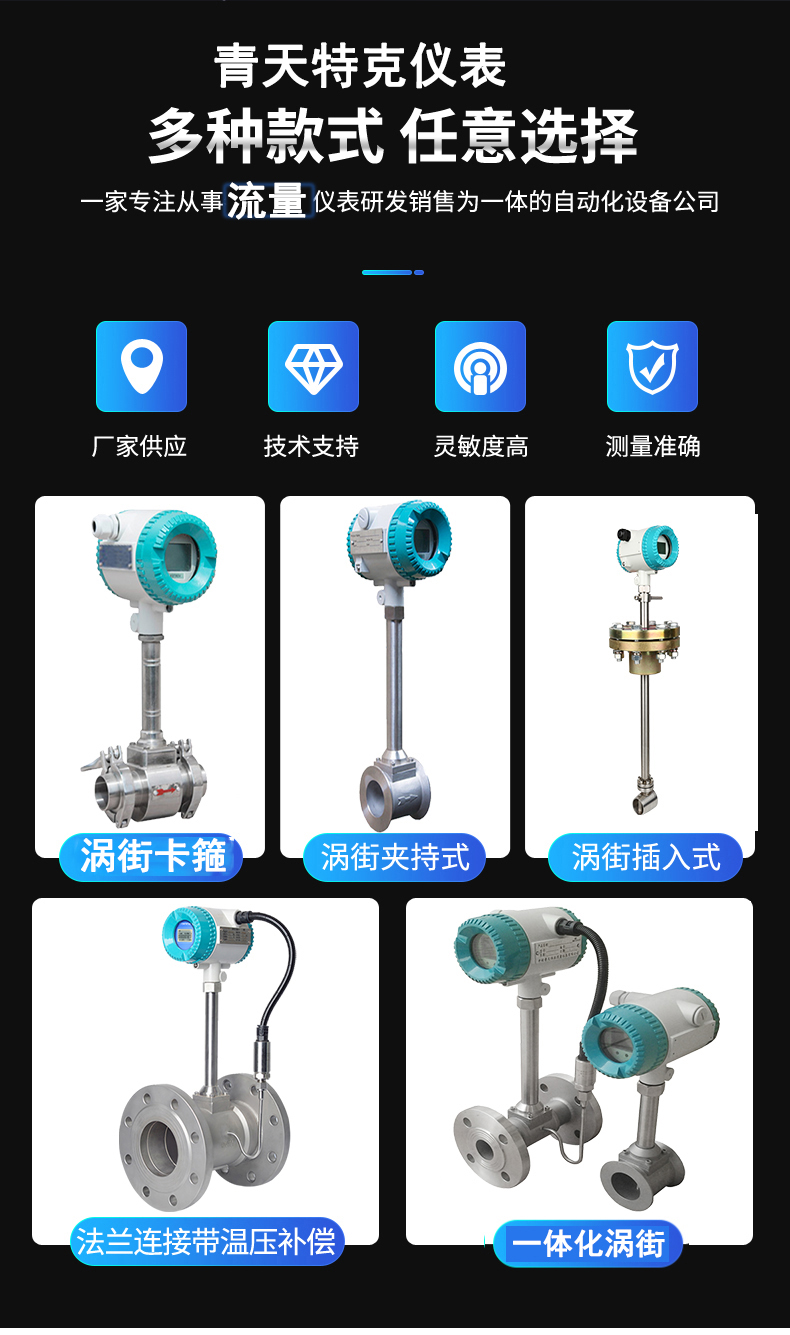

   • 法蘭連接（標準GB、HG、ANSI等）、螺紋連接或夾裝式。

3. 防護等級

   • 戶外或潮濕環境需IP65/IP67以上防護。

三、安裝條件

1. 直管段要求

   • 通常前10D、后5D（D為管徑），若空間不足需選帶流動調整器的型號。

2. 安裝方向

   • 液體：水平或垂直安裝（避免氣泡）；氣體/蒸汽：垂直向上安裝。

3. 抗振動設計

   • 高振動環境選數字信號處理（DSP）型，或加裝減震支架。

四、輸出與通信

1. 信號輸出

   • 標配4-20mA模擬信號，可選脈沖/頻率輸出。

2. 通信協議

   • 根據控制系統選擇HART、Modbus、Profibus PA/DP等。

3. 顯示與操作

   • 是否需要本地顯示（LCD）或紅外遙控操作。

五、環境與認證

1. 防爆要求

   • 危險區域選Ex d IIC T6（隔爆）或Ex ia IIC T4（本安）認證。

2. 電源類型

   • 24VDC或220VAC，低功耗場合可選電池供電。

六、精度與可靠性

1. 精度等級

   • 液體：±1.0%R；氣體/蒸汽：±1.5%R（高精度型可達±0.5%）。

2. 重復性

   • 通常優于±0.2%，影響長期穩定性。

3. 自診斷功能

   • 檢測空管、電極腐蝕、信號異常等故障。

七、預算成本

1. 預算權衡




八、選型示例

場景：飽和蒸汽測量，DN50管道，溫度180℃，壓力1.0MPa，要求Modbus通信。
選型建議：

• 材質：316L不銹鋼（耐蒸汽腐蝕）。

• 輸出：4-20mA + Modbus RTU。

• 防護：IP67，Ex ia IIB T4認證（防爆環境）。

• 直管段優化：若安裝空間有限，選內置整流器型號。

九、常見誤區

• 忽略粘度影響：渦街流量計不適合測量高粘度流體（如瀝青）。

• 直管段不足：導致流場畸變，誤差增大。

• 未考慮溫度壓力補償：蒸汽測量需集成溫壓補償或外接變送器。

通過以上步驟，結合具體工況參數，可高效完成渦街流量計選型。建議與供應商技術部門溝通，獲取定制化解決方案。
