超聲波流量計測量溢流項目DN4000主干管內流量

這次是溢流污染項目，選擇“深層截流主干管加上末端調蓄及生態處理”技術方案；對現狀排水系統進行有效補強，解決老城區合流制溢流污染問題，實現某湖水質改善、排水防澇標準提升和海綿城市試點達標等多重目標；

主要是8座豎井、6.4km的4000mm主干管、排澇泵站、初雨處理設施、末端濕地組成，具備消除溢流污染、調蓄、排澇等多重功能。項目實施后，排水防澇目標可達到應對30年一遇降雨；徑流總量控制率91.3%；年溢流某湖次數由40多次降低為5次，某湖水質總體達到地表Ⅱ類水標準；

在管徑4000mm，管道埋深20到30m的主干管中安裝五套流量計，同步測量流速、液位、流量和污泥界面高度。

二、測量任務

DN4000mm滿管還有非滿管交替的情況下5個測量點的高精度流速、液位、污泥界面高度和流量測量；

根據污泥界面高度的測量結果，確認主干管的維護時間間隔；

根據流量測量結果，實現系統的預警和調度；

能承受非常高的壓力；維護間隔長；要求安裝和維護工作量小。

三、解決方案

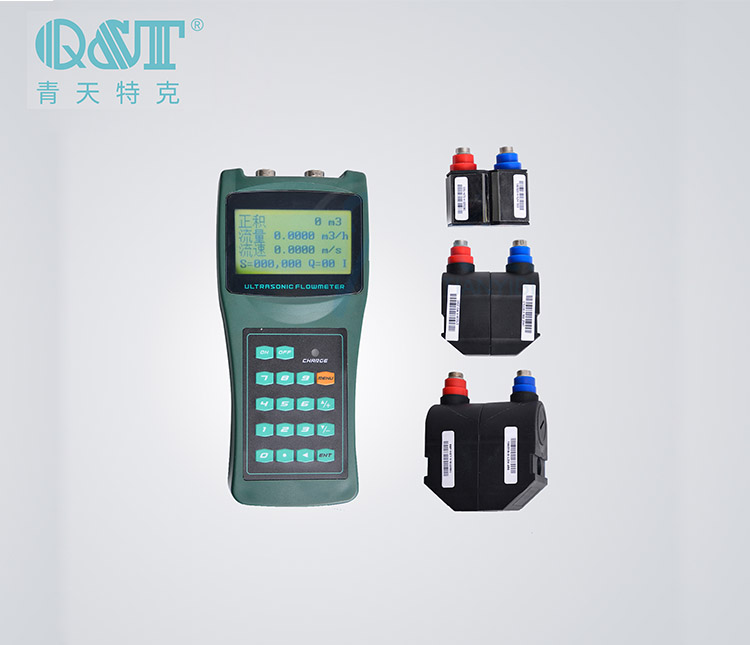

① 安裝五套超聲波流量計；測量的數據通過遠傳上傳輸上位機。

四、優點

使用青天特克的流量計，高精度的流量測量；采用水中超聲波，在滿管時同步測量流速和污泥界面高度；液位冗余測量，提高測量冗余度；易于安裝，無需中斷系統運行；施工簡單；維護方便。
